有机废气热力氧化炉RTO蓄热炉JSDN

有机废气热力氧化炉RTO蓄热炉

一、适用范围
应用领域：石油及化工（如塑料、橡胶、合成纤维、有机化工）；油漆生产及喷漆；印刷（包括印铁、印纸、印塑料）；电子元件及电线；农化及染料；医药；显像管、胶片、磁带等。 有机废气浓度在 100PPM—20000PPM 之间。

二、 原理简介
　　RTO焚烧炉蓄热式热力氧化炉是一种用于处理中低浓度挥发性有机废气的节能型环保装置。
蓄热式热氧化炉采用热氧化法处理中低浓度的有机废气，用陶瓷蓄热床换热器回收热量。其由陶瓷蓄热床、自动控制阀、燃烧室和控制系统等组成。其主要特征是：蓄热床底部的自动控制阀分别与进气总管和排气总管相连，蓄热床通过换向阀交替换向，将由燃烧室出来的高温气体热量蓄留，并预热进入蓄热床的有机废气；采用陶瓷蓄热材料吸收、释放热量；预热到一定温度（ ≥ 760℃ ）的有机废气在燃烧室发生氧化反应，生成二氧化碳和水，得到净化。 典型的两床式 RTO 主体结构一个燃烧室、两个陶瓷填料床和四个切换阀组成（见下图）。该装置中的蓄热式陶瓷填充床换热器可使热能得到大限度的回收，热回收率大于 95% ；处理 VOC 时不用或使用很少的燃料。

三、结构特点
•  操作费用低 , 超低燃料费。有机废气浓度在 450PPM 以上时， RTO 装置不需添加辅助燃料。
•  净化率高，两床式 RTO 净化率在 98% 以上，三床式 RTO 净化率在 99% 以上。
•  不产生 NOX 等二次污染。
•  全自动控制、操作简单。　　
•  安全性高。

四、工艺流程图

两室 RTO

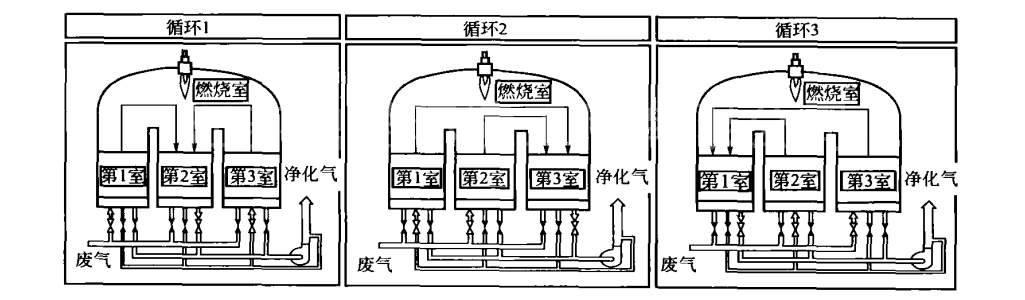

三室 RTO


五、适用于下列有机废气的治理：
•  大风量、低浓度；
•  同一生产线上，因产品不同，废气成分经常发生变化；
•  废气中含有使催化剂中毒或活性衰退的成分（例水银，铅，锡，锌等的金属蒸气和磷，磷化物，砷等的存在，随着时间的增加，覆盖在催化剂表面，使催化剂失去活性；卤素和多量的水蒸气的存在，会使催化剂暂时失去活性。）；
性能特点：
•  运行费用低、性价比合理。
•  净化效率高， VOC 去除率 ≥95% ，可达 99% 。
•  使用寿命长，维护保养易。
•  运行安全可靠。
•  操作简便，自动化程度高
